Lugar de origem: | CHINA |
Marca: | JOHO |
Certificação: | ISO9001:2000 |
Número do modelo: | JH640-800 |
Quantidade de ordem mínima: | 1 GRUPO |
---|---|
Preço: | negotiation |
Detalhes da embalagem: | Caixa padrão do equipamento de segurança |
Tempo de entrega: | 2months após o pagamento recebido |
Termos de pagamento: | T/T, L/C |
Habilidade da fonte: | 50sets/Year |
Tecnologia: | Infravermelho | Fonte de energia: | 24VCC |
---|---|---|---|
Comprimento do Foco: | Zoom contínuo de 800~80mm | Padrão: | GJB |
Distância efetiva: | 30 km (alvo: veículo de 2,3 m x 2,3 m) | Característica: | À prova d'água/à prova de intempéries |
Formulários: | Navegação, Vigilância, Resgate | Tipo de resfriamento: | Resfriamento do Ciclo Stirling |
Comando e controle: | RS232 | Temperatura de operação: | -40ºC~+60ºC |
Peso: | ≤20kg | ||
Realçar: | Câmera de imagem térmica 24VDC,câmera de imagem térmica infravermelha padrão GJB,câmera de imagem térmica infravermelha ISO9001 |

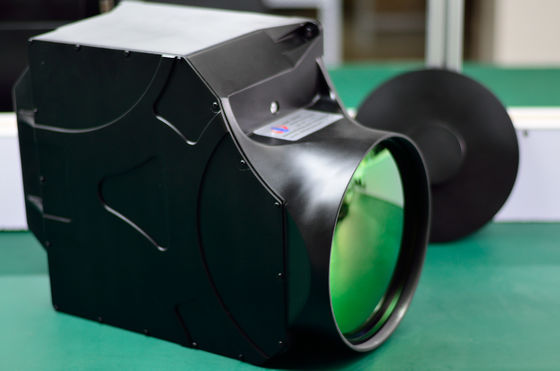

800~80mm Zoom ContínuoCâmera de imagem térmica infravermelha refrigerada
1.1Sistema Óptico
A câmera termográfica utiliza um sistema óptico de zoom contínuo de onda média (3,7μm~4,8μm), que é uma estrutura totalmente transmissiva que consiste em grupo de lentes fixas frontais, grupo de lentes de zoom, grupo de lentes de compensação, grupo de lentes fixas traseiras, refletor e grupo de lentes de relé.O diagrama do sistema óptico refere-se à Figura 1.
Figura 1 Diagrama do sistema óptico de zoom contínuo
O grupo de lentes de zoom e o grupo de lentes de compensação adotam 2 peças de lentes separadas.A fim de garantir a qualidade de imagem nítida e estável, quando as lentes de zoom se movem ao longo da direção do eixo, as lentes de compensação se movem com elas de forma sincronizada para fazer a compensação em tempo real.O design de acionamento de motor duplo para grupo de lentes de zoom e compensação pode diminuir o volume e reduzir o peso, ao mesmo tempo, usar refletores para caminho de luz reflexiva também pode diminuir ainda mais o volume.As lentes de relé fazem a pupila de entrada localizada no centro do sistema, a potência focal e o calibre de cada lente são uniformes para obter 100% de eficiência de proteção resfriada.
1.2Detector
A câmera termográfica de vigilância de longo alcance JH640-800 escolhe a terceira geração importada de detector de matriz de plano focal fixo e resfriado, é o detector de alto desempenho mais maduro e mais amplamente aplicado.O plano focal é feito de material HgCdTe com resposta infravermelha de onda média (3,7μm~4,8μm).A detetividade (D*) atinge.Com vantagens de bom desempenho na região espectral efetiva e ampla faixa de temperatura operacional, este detector tem sido amplamente aplicado à detecção infravermelha, vigilância, monitoramento, alerta, busca de alvos e rastreamento em aeronaves, embarcações, veículos e outros porta-aviões.
O resfriamento do detector adota um resfriador de ciclo Stirling integrado que utiliza o princípio de expansão isentrópica gasosa com caracteres multifuncionais e de longa vida útil. Esse tipo de resfriador tem muitas vantagens, como estrutura compacta, volume pequeno, peso leve, ampla faixa de temperatura resfriada, curto tempo de partida, alta eficiência, longa vida útil, fácil de controlar, longo tempo de trabalho contínuo e assim por diante.
1.3Circuito de Processamento de Sinal
1.3.1Princípio
Se compararmos as matrizes de plano focal infravermelho aos olhos da câmera termográfica infravermelha, a placa de circuito de processamento de imagem é seu cérebro.A principal função do circuito de processamento de sinal (SPC) é a análise abrangente de sinal em tempo real voltada para defeitos de imagem infravermelha.Com base na estabilidade de temperatura do FPA, o SPC realiza funções de geração de sinal de condução, composição de vídeo padrão, comunicação com PC, comunicação homem-máquina, etc. O princípio básico da placa de circuito de processamento de sinal refere-se à Figura 2.
Especificações:
DETECTOR |
|
Detector |
FPA de HgCdTe resfriado |
pixel |
Modo A: 640X512 Modo B: 320x256 |
Alcance Espectral |
Modo A: 3,7μm~4,8μm Modo B: 3,7μm~4,8μm/7,7μm~11,0μm |
NETD |
≤25mK (a 25℃) |
Temperatura operacional FPA |
90K~120K |
Tipo de resfriamento |
Resfriamento do Ciclo Stirling |
Resfriamento |
≤6min a 25ºC |
ÓTICA |
|
Comprimento focal |
80~800mm (zoom contínuo) F#:4 |
FOV |
6,87°×5,50°~0,69°×0,55°(A x V) |
EXIBIÇÃO DE IMAGEM |
|
Saida de video |
Vídeo analógico: PAL padrão Frequência do quadro: 25 Hz Vídeo digital: LVDS de 14 bits |
Brilho contraste |
Ajuste automático/manual |
Polaridade |
BH&WH |
INTERFACE DE COMUNICAÇÃO |
|
Comando e controle |
RS232 |
FONTE DE ENERGIA |
|
Fonte de energia |
24VCC/1,5A |
Ampla Gama de Fornecimento |
18V~36V |
Consumo de energia |
≤25w |
DE MEIO AMBIENTE |
|
Temperatura de operação |
-40ºC~+60ºC |
Temperatura de armazenamento |
-50ºC~+70ºC |
À prova de vibração e choque |
GJB150.16-86 /MIL-STD-810F-514.5 |
Teste de temperatura alta e baixa |
GJB 150.3-86 / MIL-STD-810F-514.5 |
FISICA |
|
Peso |
≤20kg |
Tamanho |
460 mm x 230 mm x 325 mm (CxLxA) |
Cor |
óxido preto |
FAIXA DE DETECÇÃO |
|
Faixa de detecção |
30 km (alvo: veículo de 2,3 m x 2,3 m) |
Perfil da companhia
Wuhan JOHO Technology Co., Ltdfundada em 2009, é uma empresa de alta tecnologia baseada na tecnologia de imagem térmica infravermelha.A Joho construiu uma cadeia industrial infravermelha completa de baixo para cima: do componente principal ao sistema abrangente de vigilância e rastreamento por infravermelho eletro-óptico.Temos duas bases de P & D em Hubei Zhongxiang e na cidade de Wuhan, instituições conhecidas de ensino superior e instituições de pesquisa no país e no exterior.
Distribuição de clientes
Processo de serviço
Produtos
Nossos produtos incluem câmeras de segurança térmicas, busca eletro-óptica/infravermelha e sistema de rastreamento (busca EO/IR e sistema de rastreamento) e sistema de vigilância EO, radar de vigilância, telêmetro a laser, giroscópio de fibra óptica, fontes de energia especiais (bateria térmica e prata- bateria de zinco bateria Ag-zn) e soluções OEM,Produtos e serviços personalizados para fornecer aos clientes uma vantagem significativa.Devido à alta qualidade de nossos produtos e desempenho confiável,Os produtos Joho são amplamente utilizados em diferentes aplicações, segurança e vigilância, aplicação da lei, patrulha marítima, administração de pesca, levantamento e mapeamento e assim por diante.
