Lugar de origem: | CHINA |
Marca: | JOHO |
Certificação: | ISO9001 |
Número do modelo: | JHS602-15030 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | negotiation |
Detalhes da embalagem: | Caixa padrão do equipamento de segurança |
Tempo de entrega: | Negociação |
Termos de pagamento: | T/T, L/C, Western Union, MoneyGram |
Habilidade da fonte: | 50Sets/Year |
Função: | Pesquisa, observação, seguindo e posicionamento | Suspensão Cardan estabilizada giroscópio: | Linha central 2 |
---|---|---|---|
Sensor: | Tonalizador térmico do CCD e do IR de HD | Peso: | 50kg |
Dimensão: | Φ470mm×670mm | Aplicação: | Navio desvirilizado, veículo 2não pilotado, Usv, Uav |
Pixel: | 1920X1080 | Cor: | cinza da marinha |
Precisão da estabilização: | ≤0.5mrad | Detector: | 640×512 LWIR uncooled FPA |
Fonte de alimentação: | C.C. 28V | Consumo de potência: | ≤400W |
Distância focal: | 30mm~150mm | ||
Realçar: | Sistema de rastreio carregado navio do IR,Sistema de rastreio duplo do IR do sensor,Sistema ótico do sensor de DC28V eletro |

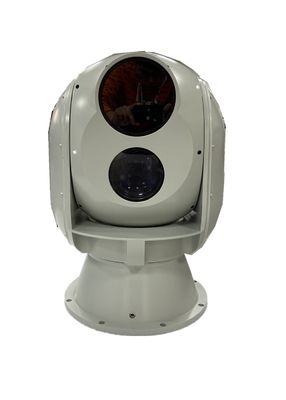

estabilização da linha central do ➢ 2 do azimute e da elevação, combinada com o sistema do giroscópio e do servocontrol da precisão alta para realizar a observação 360°.
Transmissão da imagem do SDI HD do ➢ e de vídeo e de imagem da rede transmissão;
Estrutura compacta do ➢ com adaptação forte do portador, baixo consumo, rentabilidade alta;
Capacidade de seguimento video do ➢;
A calibração da precisão alta do ➢ assegura o alinhamento da câmera da luz do dia e da câmera do IR
➢ capaz de controlar a atitude do sistema EO/IR pelo manche
O modo de trabalho do ➢, ângulo do azimute, dados de ângulo da elevação podia ser feedback;
O ➢ selou inteiramente o projeto integrado com capacidade à prova de choque e vibrationproof impermeável e forte de nível elevado
Especificação técnica
Parâmetro de sistema | |
Velocidade angular de Máximo Rotação | azimute: ≥60°/s; elevação: ≥60°/s |
Escala da rotação
|
azimute: 360°continuous, de direitas + elevação: - 90°~+90° (dianteiro horizontal é 0°, acima de + para baixo) |
Precisão angular da medida | ±0.1° |
Precisão da estabilização | 0.5mrad (1σ) |
Câmera do IR | |
Detector | 640×512 LWIR uncooled FPA |
Tamanho do passo | 17μm×17μm |
Faixa espectral | 8μm~14μm |
Distância focal | 30mm~150mm |
FOV | 4.16°×3.33°~20.78°×16.63° |
Relação video | AMIGO 1-way video análogo |
Câmera da luz do dia | |
Detector | 1920×1080, colorido |
Zumbido ótico | zumbido 60× ótico |
Distância focal | 12.5mm~750mm |
Relação video | 1-way HD-SDI video digital |
Placa de seguimento video | |
Seguindo a posição da janela | automaticamente movendo-se para alguma posição e para visar o alvo |
Definição da câmera do máximo | 1920×1080,60fps |
Precisão do reconhecimento de Mínimo Alvo | pixéis 3×3 |
SNR mínimo | 4; Tecnologia Co. de Wuhan Joho, manual do usuário do Ltd |
Seguindo a velocidade | pixel ≤34/quadro |
Horas de início | ≤50s |
Saídas de vídeo de seguir a placa | Saídas de vídeo do SDI e saídas de vídeo da rede |
Parâmetro físico | |
Dimensão |
Sistema EO/IR (diameter×height): Φ470mm×670mm Caixa de controle (L×W×H): 435mm×220mm×255mm (a altura do manche incluiu) |
Peso |
Sistema EO/IR: ≤50kg Caixa de controle: ≤4.5kg |
Cor | cinza da marinha |
Parâmetro do ambiente | |
Temperatura de trabalho | -40ºC~+60ºC |
Temperatura de armazenamento | -50ºC~+70ºC |
Proteção | IP66 |
Fonte de alimentação | |
Sistema EO/IR | C.C. 28V |
Consumo de potência | ≤400W |
Caixa de controle | C.C. 12V |
Consumo de potência | ≤12W |
